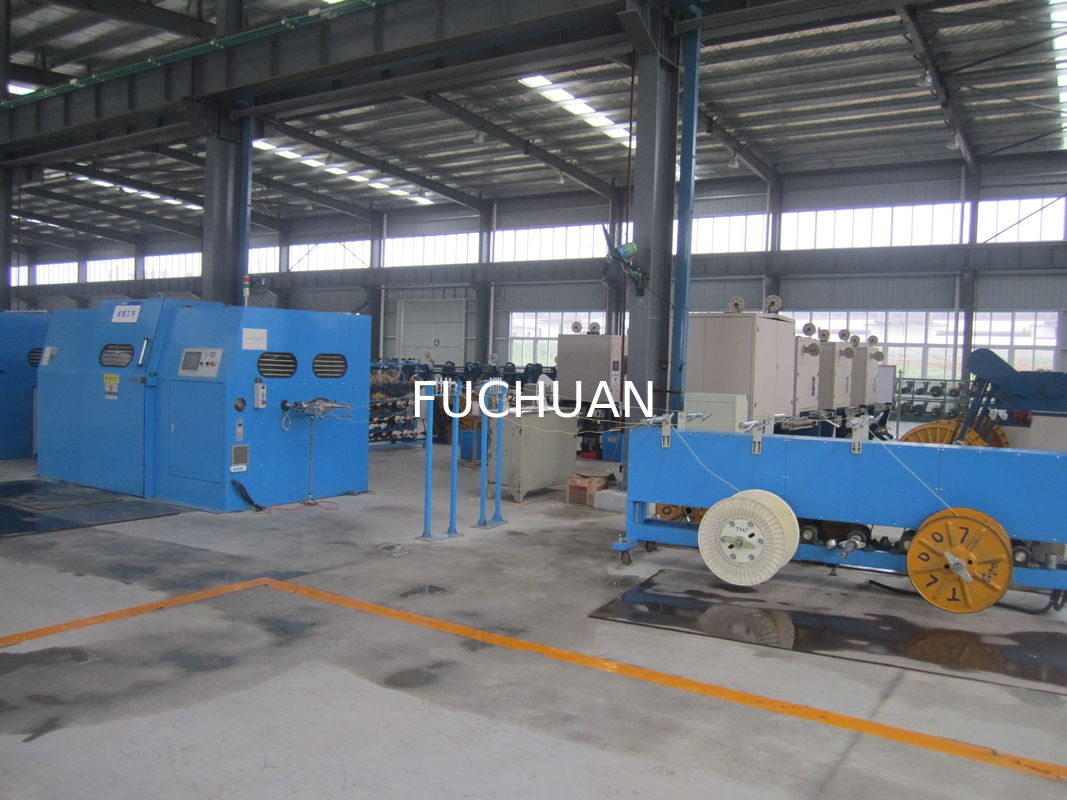

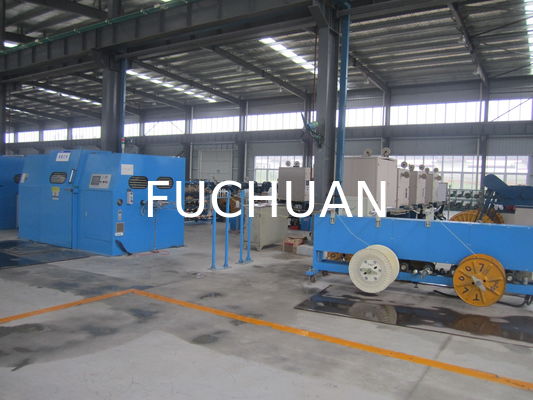

Keunggulan Mesin Penggulung Kawat:
- Kecepatan tinggi, stabilitas baik (motor melalui kopling kaku terhubung langsung dengan poros penggerak)
- Kontrol tegangan otomatis: Saat memilin, reel penggulung dari kosong ke penuh, tegangan harus ditingkatkan (Dengan layar sentuh Atur data secara bebas) Mesin dapat secara otomatis menyesuaikan tegangan dengan mulus, menjaga variasi tegangan seragam, Dapat mencapai pengaturan tegangan waktu nyata saat bekerja.
- Spindle dan piringan aluminium lengan putar selesai: setelah pemrosesan penyeimbang dinamis berkecepatan tinggi; kebisingan kurang dari dB
- Kontrol listrik: operasi antarmuka layar sentuh yang ramah pengguna, kontrol oleh programmer PLC + inverter
- Bow Flyer: SK5 impor Jepang, selesai dengan perlakuan panas, permukaan krom keras. Sistem transmisi fiberglass impor: penggerak dengan sabuk sinkron, penataan akurat, tidak ada posisi pelumasan internal, tidak ada produk limbah yang terpengaruh oleh pengisian bahan bakar dan pembersihan mesin
- Ubah panjang pilinan: mudah dioperasikan, cukup ubah roda pemandu sesuai dengan lembar panjang pilinan
- Cara menghitung meter: penghitung meter internal,
Parameter kinerja utama mesin penggulung kawat
-
- Arah pilinan: arah kiri dan kanan dapat dipilih secara sewenang-wenang, tarik batang sakelar untuk mengubah arah, operasi mudah
- Rem: Dengan rem elektromagnetik, dapat mencapai pengereman otomatis saat pemutusan internal/eksternal, dan memenuhi meter yang ditetapkan
- Kontrol tegangan: kontrol kopling magnetik tegangan benang, oleh pengontrol program PLC secara otomatis menyesuaikan tegangan, menjaga tegangan konstan
- Bantalan penggerak mesin: bantalan NSK Jepang
- Sabuk waktu: impor dari AS
- Pengangkatan spool: Pengangkatan manual. Pengangkatan listrik
- Pelumasan spindle: pelumasan gemuk
- Arah: mesin tangan kiri, yaitu, menghadap pintu depan, pay-off di sebelah kanan (dapat disesuaikan sesuai kebutuhan pelanggan)
- Segel bodi dan pintu: segel plastik
- Segel bantalan spindle: cincin penahan oli mekanis
| Model Peralatan |
FC-1000B |
FC-1250B |
FC-1600B |
| Penggunaan Pilinan |
Berlaku untuk pilinan di atas tujuh buah kawat tembaga telanjang, kawat berlapis timah, kawat aluminium paduan dll. dari BVR dan RVV), pilinan ganda untuk kawat inti. |
| Diameter Kawat Tunggal (mm) |
Φ0.3～2.14 |
Φ0.5～2.52 |
Φ0.5～2.52 |
| Luas Penampang Pilinan (mm²) |
6.0～25.0 |
10.0～35.0 |
10.0～50.0 |
| Diameter kawat tunggal inti (mm) |
Φ2.0～4.0 |
Φ3.0～6.0 |
Φ3.0～6.0 |
| Diameter luar pilinan kawat inti (mm) |
Φ4.0～10.0 |
Φ6.0～12.0 |
Φ6.0～15.0 |
| Pitch (mm) |
35-149(20) |
41-155(20) |
60-260(20) |
| Arah Pilinan |
opsional kanan atau kiri |
Bobbin Penggulung (mm)
Diameter luar*lubang*lebar luar |
Φ1000*Φ80*750 |
Φ1250*Φ80*950 |
Φ1600*Φ80*1180 |
| Kecepatan Rotasi Maks (rpm) |
1000(2000) |
800(1600 ) |
600(1200) |
| Daya motor utama |
18.5KW |
22KW |
30KW |
| Daya Inverter |
18.5KW |
22KW |
30KW |
| Metode kontrol tegangan |
Layar sentuh + PLC + kopling bubuk magnetik, memastikan tegangan konstan dari bobbin kosong ke penuh |
| Kopling bubuk magnetik |
20kgf |
20kgf |
40kgf |
| Perlindungan |
otomatis rem/berhenti 1) kawat di dalam dan di luar putus 2) panjang yang telah ditentukan tercapai |
| Mode rem |
Rem elektromagnetik |
| Metode melintasi |
Kawat bergulir dengan unit penggerak cincin, pitch dan lebar gulungan dapat disesuaikan |
| Mode Pengangkatan |
Pengangkatan kontrol batang traverse listrik |
| Mode Operasi |
Operasi Layar Sentuh |
| Dimensi (mm) |
4000P*2200L*2100T |
4500P*2600L*2500T |
5000P*3000L*3000T |
Kinerja Mekanis
1.Bahan: baja karbon rendah dilas bersama.
2.Struktur: bodi melalui anil dan penuaan, untuk menghilangkan tegangan internal, dan kemudian dibor oleh mesin bor presisi untuk membentuk cetakan.
1.Posisi Masuk Pilinan: menghadap pintu depan, di sisi kanan mesin (dapat disesuaikan sesuai kebutuhan pelanggan untuk diubah ke sisi kiri).
2.Mode Masuk Pilinan: dari perangkat pay-off melalui area penginderaan pemutusan, pertama ke papan sub-jalur total (lubang sub per 1 +6 +12 + ... distribusi), melalui cetakan tekan pertama, kemudian cetakan tekan kedua, setelah memasuki spindel kanan di dalam roda pemandu kawat. Dari lengkungan aluminium dengan cincin porselen dan kemudian masuk ke spindel kiri di dalam roda pemandu kawat, dan kemudian melalui roda pemandu sudut tengah ke roda pemandu, Akhirnya ke roda pemandu aligner untuk penataan kabel (lihat diagram pola masuk pilinan kawat)
1.Bahan: penempaan baja 40Cr setelah perlakuan pengerasan dan tempering.
2.Akurasi: Diameter luar inti poros dan permukaan ujung bantalan digerinda untuk memastikan konsentrisitas dan vertikalitas dengan sumbu.
3.Keseimbangan dinamis: Standar G2.5 (perbedaan berat 0,03g)
- Piringan Aluminium / Lengan Putar
1.Bahan: ZL104 / Baja #45
2.Akurasi: Semua permukaan ujung diposisikan relatif terhadap lubang penentu (kurang dari 0,03 gram)
3.Keseimbangan dinamis: Akurasi G2.5 (perbedaan berat 0,03 gram)
1.Bahan: SK5 impor Jepang. Fiberglass impor
2.Bentuk: penampilan khusus, mengurangi hambatan angin.
3.Toleransi berat: kurang dari 0,03 gram per pasang
- Bagian transmisi: dengan penggerak sabuk sinkron impor, panjang penataan akurat
- Roda masuk kawat:
1.Bahan: baja # 45 selesai dengan perlakuan panas HRC30-40.
2.Dilapisi krom keras di permukaan, tidak mudah aus
1.Bahan: besi ulet QT42-10.
2.Pemrosesan: perkakas mesin CNC
3.Akurasi: cetakan ujung lubang satu kali pemrosesan, untuk memastikan konsentrisitas.
- Sistem pelumasan bantalan spindle:
1.Metode pelumasan: pelumasan gemuk
2.Model Gemuk: LGMT2
3.Metode penyegelan: cincin penahan oli mekanis, menjaga kebersihan mesin di dalam
- Penggulung: Kontrol tegangan tarik melalui kopling magnetik mengontrol tegangan benang, oleh pengontrol program PLC secara otomatis menyesuaikan tegangan, menjaga tegangan konstan
- Penataan kabel: Perangkat penataan kabel dua arah khusus, tipe bantalan batang ringan Φ mm, panjang dan jarak penataan dapat disesuaikan secara akurat
