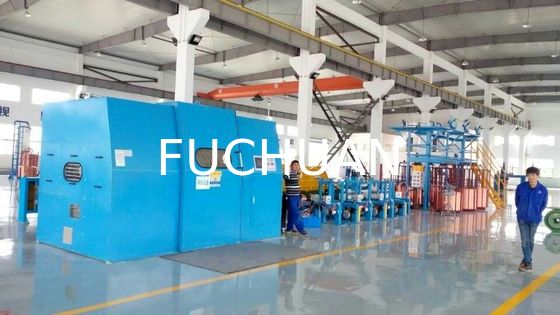

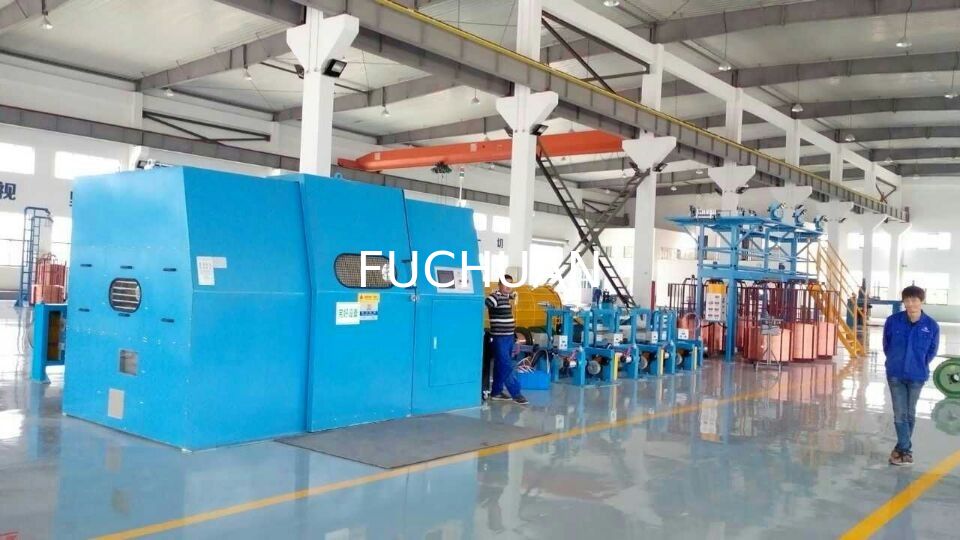

Keunggulan Mesin Pemutar Kabel:
- Sistem over-line: Struktur terbaru, kawat dari spindel langsung melintasi roda pemandu ke sabuk haluan, haluan (dengan) desain alur setengah lingkaran yang unik, dengan haluan dengan garis cincin porselen setengah lingkaran untuk menghindari operasi kecepatan tinggi karena hambatan angin Disebabkan oleh fenomena gores dan lompatan yang terdampar
- Pelumasan spindel: pelumasan mentega (Cacat pelumasan oli: suhu oli meningkat saat pengoperasian kecepatan tinggi, dan kabut oli akan terkonsentrasi menjadi manik-manik di dinding, jatuh ke gulungan dan mencemari konduktor, menyebabkan lecet saat melakukan isolasi)
- Perlindungan keamanan: Jika kontak pintu tidak pada tempatnya, kontak angkat tidak pada tempatnya, tampilan kesalahan kabel internal dan eksternal di layar sentuh pada alarm otomatis atau tidak dapat mulai bekerja
- Spindle dan cakram aluminium ¨rotasi lengan selesai: setelah pemrosesan penyeimbang dinamis berkecepatan tinggi; kebisingan kurang dari dB
- Kontrol listrik: operasi antarmuka layar sentuh yang mudah digunakan, kontrol oleh programmer PLC + inverter
- Flyer Bow :þ SK5 impor Jepang, selesai dengan perlakuan panas, permukaan hard chrome þ Fiber glass impor Sistem transmisi: penggerak dengan sabuk sinkron, peletakan akurat, tidak ada posisi pelumasan internal, tidak ada efek produk limbah dengan pengisian bahan bakar dan pembersihan mesin
Parameter kinerja utama Mesin Pemutar Kabel
- Motor utama: motor AC KW + inverter
- Volume perakitan: sekitar Kg
- Arah memutar: arah kiri dan kanan dapat dipilih secara sewenang-wenang, tarik bilah sakelar untuk mengubah arah, pengoperasian yang mudah
- Rem: Dengan rem elektromagnetik, dapat mencapai pengereman otomatis ketika pemutusan internal/eksternal, dan memenuhi meteran pengaturan
- Kontrol tegangan: tegangan ulir kontrol kopling magnetik, oleh pengontrol program PLC secara otomatis menyesuaikan tegangan, menjaga tegangan tetap konstan
- Bantalan penggerak mesin: Bantalan NSK Jepang
- Timing belt: impor dari AS
- Pengangkatan spul :¨ Pengangkatan manual ¨ Pengangkatan listrik
- Pelumasan spindel: pelumasan mentega
- Lukisan: RAL5015 biru muda (dapat disesuaikan sesuai kebutuhan pelanggan)
- Pengepakan: kemasan sederhana tahan air
- Arah: mesin sebelah kiri, yaitu menghadap ke pintu depan, pembayaran di sebelah kanan (dapat disesuaikan sesuai kebutuhan pelanggan)
- Segel badan dan pintu: segel plastik
- Segel bantalan spindel: Cincin penahan oli mekanis
Parameter Mesin Pemutar Kabel
| Model Peralatan |
FC-1000B |
FC-1600B |
| Penggunaan Memutar |
Berlaku untuk memutar di atas tujuh buah kabel tembaga telanjang, kabel kaleng, kabel aluminium paduan dll dari BVR dan RVV), puntiran ganda untuk kabel inti. |
| Diameter Kawat Tunggal (mm) |
Φ0.3～2.14 |
Φ0,5～2,52 |
| Luas Bagian Terdampar (mm²) |
6.0～25.0 |
10.0～50.0 |
| Kawat inti kawat tunggal dia (mm) |
Φ2.0～4.0 |
Φ3.0～6.0 |
| Kawat inti terdampar diameter luar (mm) |
Φ4.0～10.0 |
Φ6.0～15.0 |
| Nada (mm) |
35-149(20) |
60-260(20) |
| Arah Lay |
opsional untuk kanan atau kiri |
Gelendong Pengambil (mm)
Diameter luar*lubang*lebar luar |
Φ1000*Φ80*750 |
Φ1600*Φ80*1180 |
| Kecepatan Putar Maks (rpm) |
1000(2000) |
600(1200) |
| Tenaga motor utama |
18.5KW |
30KW |
| Daya inverter |
18.5KW |
30KW |
| Metode pengendalian ketegangan |
Layar sentuh+ PLC+ kopling bubuk magnetik, memastikan tegangan konstan dari gelendong kosong hingga gelendong penuh |
| Kopling bubuk magnetik |
20kgf |
40kgf |
| Perlindungan |
secara otomatis mengerem/berhenti 1)kabel dalam dan luar putus 2)panjang preset telah tiba |
| Modus rem |
Rem elektromagnetik |
| Metode melintasi |
Kawat bergulir dengan unit penggerak cincin, pitch dan lebar belitan dapat disesuaikan |
| Mode Pengangkatan |
Pengangkatan kontrol batang traverse listrik |
| Modus operasi |
Pengoperasian Layar Sentuh |
| Dimensi (mm) |
4000L*2200W*2100JAM |
5000L*3000W*3000JAM |
Kinerja Mekanis
1. Bahan: baja karbon rendah dilas bersama.
2.Struktur: tubuh dengan cara anil dan penuaan, untuk menghilangkan tekanan internal, dan kemudian dibor dengan mesin bor presisi untuk membentuk cetakan.
- Bagian Entri Pengelompokan:
1.Posisi Masuk Bunching: menghadap ke pintu depan, di sisi kanan mesin (dapat disesuaikan sesuai kebutuhan pelanggan untuk diubah ke sisi kiri).
2.Mode Entri Bunching: dari perangkat pembayaran melalui area penginderaan pemutusan, pertama ke papan sub-garis total (sub-lubang dengan distribusi 1 +6 +12 + ...), melalui cetakan tekanan pertama, kemudian cetakan Tekanan kedua, setelah memasuki spindel kanan di dalam roda pemandu kawat. Dari lengkungan aluminium dengan cincin porselen dan kemudian ke spindel kiri di dalam roda pemandu kawat, dan kemudian melalui roda pemandu sudut tengah ke roda penggerak, Terakhir ke roda pemandu pelurus ke peletakan kabel (lihat diagram pola entri kumpulan kawat)
1. Bahan: penempaan baja 40Cr setelah perawatan pendinginan dan temper.
2. Akurasi: Diameter muka luar inti poros dan muka ujung bantalan digerinda untuk memastikan konsentrisitas dan vertikalitas dengan sumbu.
3. Keseimbangan dinamis: Standar G2.5 (perbedaan berat 0,03g)
- ¨Plat Aluminium / ¨ Lengan Putar
1.Bahan:¨ ZL104 / ¨45# baja
2.Akurasi: Semua permukaan ujung diposisikan relatif terhadap lubang lokasi (kurang dari 0,03 gram)
3. Keseimbangan dinamis: Akurasi G2.5 (selisih berat 0,03 gram)
1.Bahan: ¨ SK5 impor Jepang ¨ Fiber glass impor
2. Bentuk: penampilan khusus, mengurangi hambatan angin.
3. Toleransi berat: kurang dari 0,03 gram per pasang
- Bagian transmisi: dengan penggerak sabuk sinkron yang diimpor, panjang peletakan akurat
- Roda masuk kawat:
1. Bahan: baja # 45 selesai dengan perlakuan panas HRC30-40.
2. Berlapis krom keras di permukaan, tidak mudah dipakai
1. Bahan: besi ulet QT42-10.
2. Pemrosesan: perkakas mesin CNC
3. Akurasi: satu cetakan ujung lubang pemrosesan, untuk memastikan konsentrisitas.
- Sistem pelumasan bantalan spindel:
1. Metode pelumasan: pelumasan mentega
2. Model Mentega: LGMT2
3. Metode penyegelan: cincin penahan oli mekanis, menjaga bagian dalam mesin tetap bersih
- Ambil: Kontrol tegangan tarik melalui tegangan benang kontrol kopling magnetik, oleh pengontrol program PLC secara otomatis menyesuaikan tegangan, menjaga tegangan tetap konstan
- Peletakan kabel: Perangkat peletakan kabel dua arah khusus, jenis bantalan batang ringan φ mm, panjang dan jarak peletakan dapat disesuaikan secara akurat
