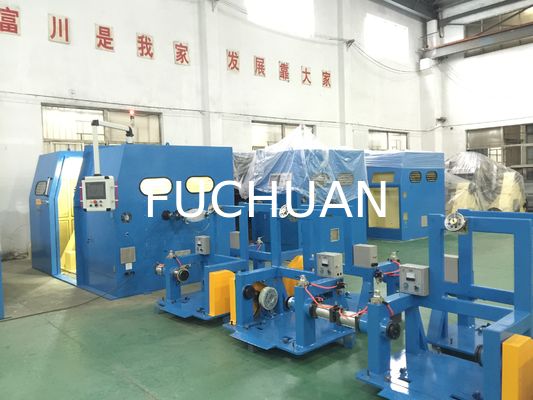

Mesin Buncher Kawat Putar Ganda Kecepatan Tinggi Fuchuan Kawat Tembaga Telanjang Tinned

Karakteristik Mesin Penggulung Kawat:

Baru dikembangkan, menggantikan mesin penggulung 400 tabung tradisional dengan produktivitas tinggi (4,5 kali lipat dari mesin, terutama untuk puntiran konduktor 1+6), hemat energi, ukuran lebih kecil, kebisingan lebih rendah, dll.


Keunggulan Mesin Penggulung Kawat:

• Bow Flyer: þ SK5 impor Jepang, selesai dengan perlakuan panas, permukaan krom keras þ Sistem Transmisi fiberglass impor: penggerak dengan sabuk sinkron, penataan akurat, tidak ada posisi pelumasan internal, tidak ada produk limbah yang terpengaruh oleh pengisian bahan bakar dan pembersihan mesin
• Ubah panjang lilitan: mudah dioperasikan, cukup ubah roda pemandu sesuai dengan lembar panjang lilitan
• Cara menghitung meter: penghitung meter internal,

Parameter kinerja utama

• Aplikasi: pemuntir inti dan penjalinan konduktor, seperti kawat polos, kawat berlapis timah, kawat nikel, kawat berlapis perak, kawat email, aluminium berlapis tembaga, kawat paduan, dll. 1 + 6 dapat menggantikan puntiran dengan penjalinan

Kinerja Mekanis

• Struktur bodi:

1.Bahan: baja karbon rendah dilas bersama.

2.Struktur: bodi melalui anil dan penuaan, untuk menghilangkan tegangan internal, dan kemudian dibor oleh mesin bor presisi untuk membentuk satu cetakan.

• Bagian Masuk Penggulung:

1.Posisi Masuk Penggulung: menghadap pintu depan, di sisi kanan mesin (dapat disesuaikan sesuai kebutuhan pelanggan untuk diubah ke sisi kiri).

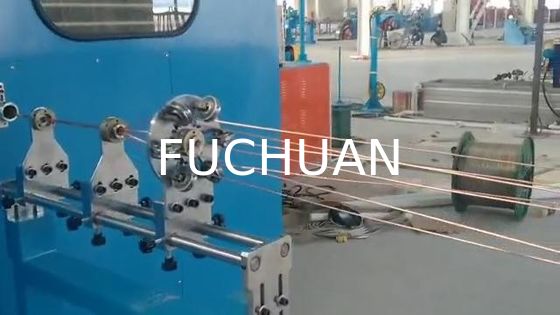

2.Mode Masuk Penggulung: dari perangkat pay-off melalui area sensor pemutusan, pertama ke papan sub-jalur total (lubang sub dibagi 1 +6 +12 + ...), melalui cetakan tekanan pertama, kemudian cetakan tekanan kedua, setelah memasuki spindel kanan di dalam roda pemandu kawat. Dari lengkungan aluminium dengan cincin porselen dan kemudian ke spindel kiri di dalam roda pemandu kawat, dan kemudian melalui roda pemandu sudut tengah ke roda pemandu, Akhirnya ke roda pemandu aligner untuk penataan kabel (lihat diagram pola masuk penggulung kawat)

• Spindel:

1.Bahan: penempaan baja 40Cr setelah perlakuan pengerasan dan tempering.

2.Akurasi: Diameter luar inti poros dan permukaan ujung bantalan digerinda untuk memastikan konsentrisitas dan vertikalitas dengan sumbu.

3.Keseimbangan dinamis: Standar G2.5 (perbedaan berat 0,03g)

• ¨Pelat Aluminium / ¨ Lengan Putar

1.Bahan:¨ ZL104 / ¨baja 45#

2.Akurasi: Semua permukaan ujung diposisikan relatif terhadap lubang penentu (kurang dari 0,03 gram)

3.Keseimbangan dinamis: Akurasi G2.5 (perbedaan berat 0,03 gram)

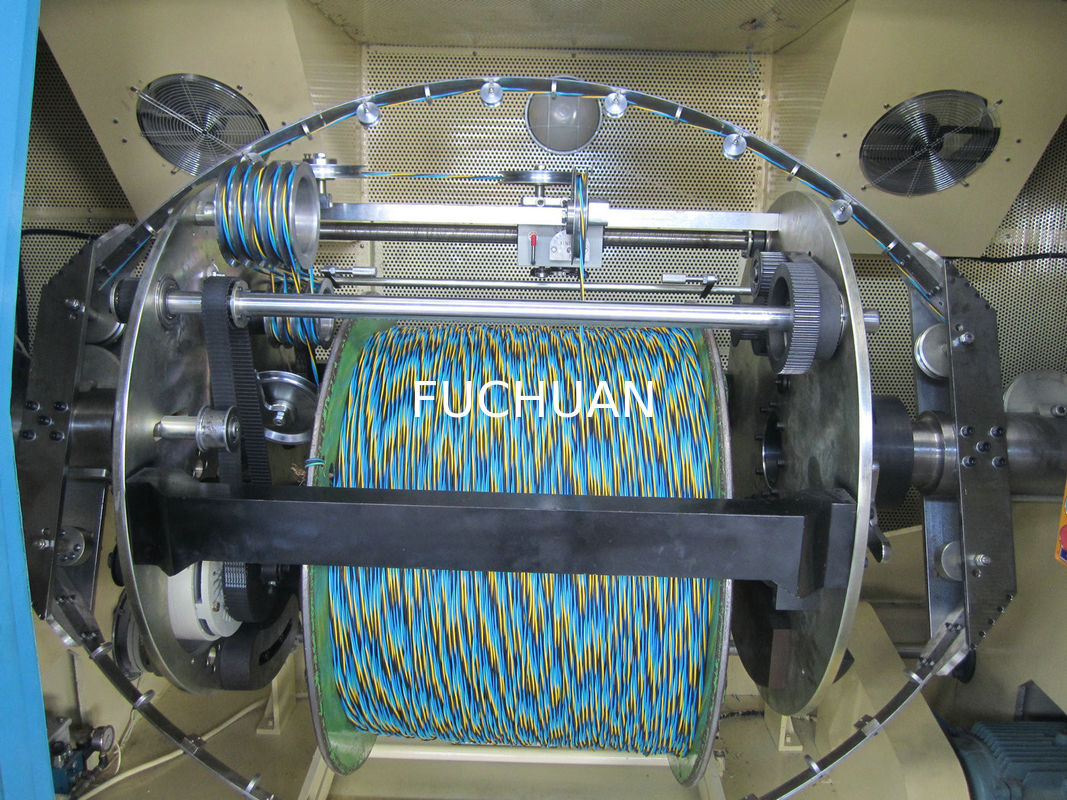

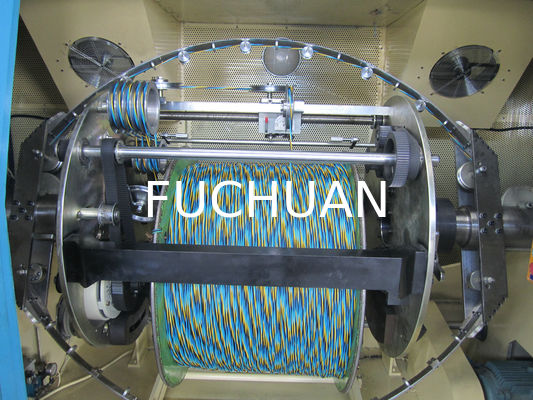

• Bow

1.Bahan: ¨ SK5 impor Jepang ¨ Fiberglass impor

2.Bentuk: penampilan khusus, mengurangi hambatan angin.

3.Toleransi berat: kurang dari 0,03 gram per pasang

• Bagian transmisi: dengan penggerak sabuk sinkron impor, panjang penataan akurat
• Roda masuk kawat:

1.Bahan: baja # 45 selesai dengan perlakuan panas HRC30-40.

2.Dilapisi krom keras di permukaan, tidak mudah aus

• Rumah spindel:

1.Bahan: besi ulet QT42-10.

2.Pemrosesan: perkakas mesin CNC

3.Akurasi: cetakan ujung lubang satu kali pemrosesan, untuk memastikan konsentrisitas.

• Sistem pelumasan bantalan spindel:

1.Metode pelumasan: pelumasan gemuk

2.Model Gemuk: LGMT2

3.Metode penyegelan: cincin penahan oli mekanis, menjaga kebersihan mesin di dalam
