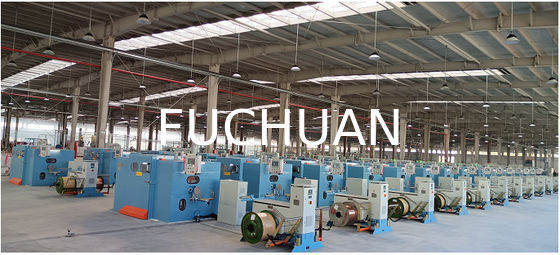

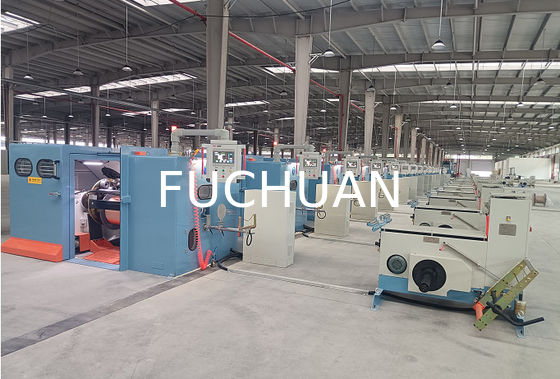

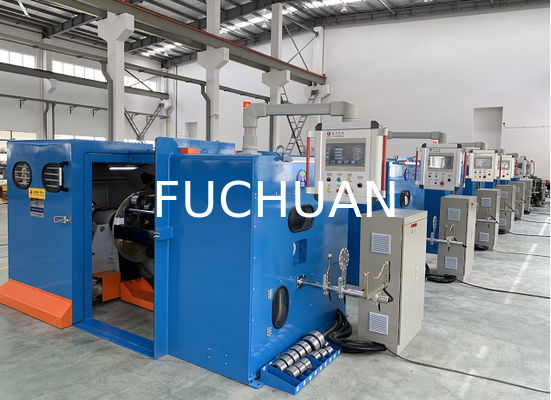

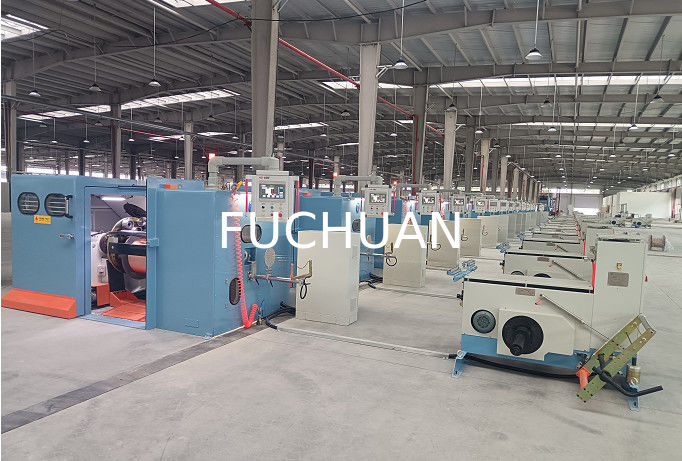

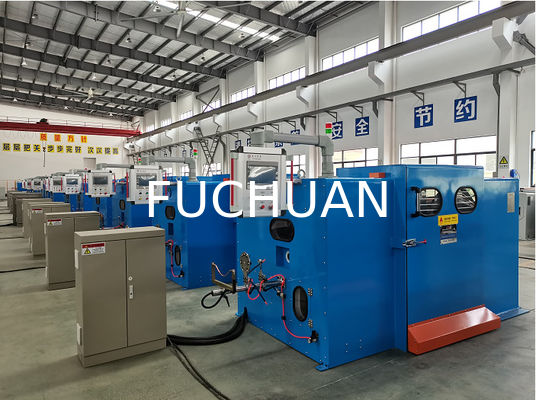

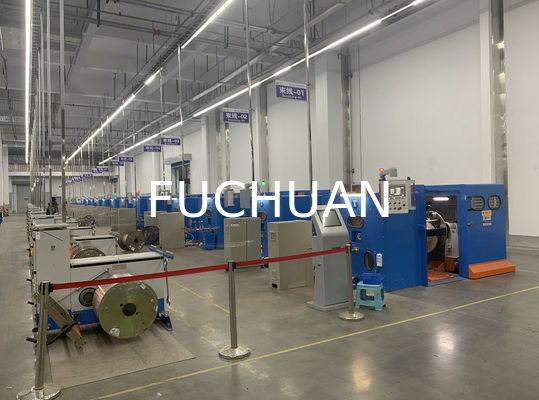

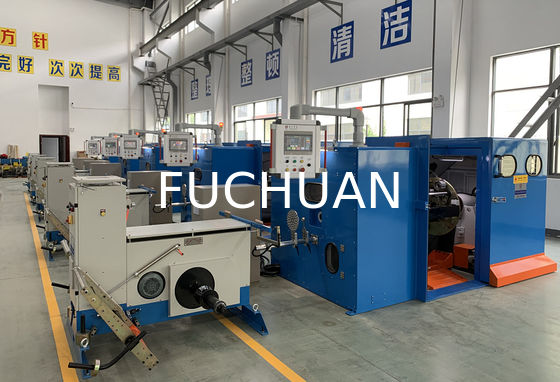

Karakteristik Mesin Penggulung Kawat:
Baru dikembangkan, menggantikan mesin penggulung 400 tabung tradisional dengan produktivitas tinggi (4,5 kali lipat dari mesin, terutama untuk puntiran konduktor 1+6), hemat energi, ukuran lebih kecil, kebisingan lebih rendah, dll.
Keunggulan Mesin Penggulung Kawat:
- Bow Flyer: þ SK5 impor Jepang, selesai dengan perlakuan panas, permukaan krom keras þ Sistem Transmisi fiberglass impor: penggerak dengan sabuk sinkron, penataan akurat, tidak ada posisi pelumasan internal, tidak ada produk limbah yang terpengaruh oleh pengisian bahan bakar dan pembersihan mesin
- Ubah panjang lilitan: mudah dioperasikan, cukup ubah roda pemandu sesuai dengan lembar panjang lilitan
- Cara menghitung meter: penghitung meter internal,
Parameter kinerja utama
- Aplikasi: pemuntir inti dan penjalinan konduktor, seperti kawat polos, kawat berlapis timah, kawat nikel, kawat berlapis perak, kawat email, aluminium berlapis tembaga, kawat paduan, dll. 1 + 6 dapat menggantikan puntiran dengan penjalinan
| Model Peralatan |
FC-1000B |
FC-1250B |
FC-1600B |
| Penggunaan Puntiran |
Berlaku untuk puntiran tujuh buah kawat tembaga polos, kawat berlapis timah, kawat aluminium paduan, dll. (BVR dan RVV), puntiran ganda untuk kawat inti. |
| Diameter Kawat Tunggal (mm) |
Φ0.3～2.14 |
Φ0.5～2.52 |
Φ0.5～2.52 |
| Luas Penampang Penjalinan (mm²) |
6.0～25.0 |
10.0～35.0 |
10.0～50.0 |
| Diameter kawat tunggal inti (mm) |
Φ2.0～4.0 |
Φ3.0～6.0 |
Φ3.0～6.0 |
| Diameter luar penjalinan kawat inti (mm) |
Φ4.0～10.0 |
Φ6.0～12.0 |
Φ6.0～15.0 |
| Pitch (mm) |
35-149(20) |
41-155(20) |
60-260(20) |
| Arah Lilitan |
opsional kanan atau kiri |
Bobbin Penggulung (mm)
Diameter luar*lubang*lebar luar |
Φ1000*Φ80*750 |
Φ1250*Φ80*950 |
Φ1600*Φ80*1180 |
| Kecepatan Rotasi Maks (rpm) |
1000(2000) |
800(1600 ) |
600(1200) |
| Daya motor utama |
18.5KW |
22KW |
30KW |
| Daya Inverter |
18.5KW |
22KW |
30KW |
| Metode kontrol tegangan |
Layar sentuh + PLC + kopling bubuk magnetik, memastikan tegangan konstan dari bobbin kosong hingga penuh |
| Kopling bubuk magnetik |
20kgf |
20kgf |
40kgf |
| Perlindungan |
rem/berhenti otomatis 1) kawat di dalam dan di luar putus 2) panjang yang telah ditentukan tercapai |
| Mode rem |
Rem elektromagnetik |
| Metode melintasi |
Menggulung kawat dengan unit penggerak cincin, pitch dan lebar penggulungan dapat disesuaikan |
| Mode Pengangkatan |
Pengangkatan kontrol batang penggulung listrik |
| Mode operasi |
Operasi Layar Sentuh |
| Dimensi (mm) |
4000L*2200W*2100H |
4500L*2600W*2500H |
5000L*3000W*3000H |
Kinerja Mekanis
1.Bahan: baja karbon rendah dilas bersama.
2.Struktur: bodi melalui anil dan penuaan, untuk menghilangkan tegangan internal, dan kemudian dibor oleh mesin bor presisi untuk membentuk satu cetakan.
1.Posisi Masuk Penggulung: menghadap pintu depan, di sisi kanan mesin (dapat disesuaikan sesuai kebutuhan pelanggan untuk diubah ke sisi kiri).

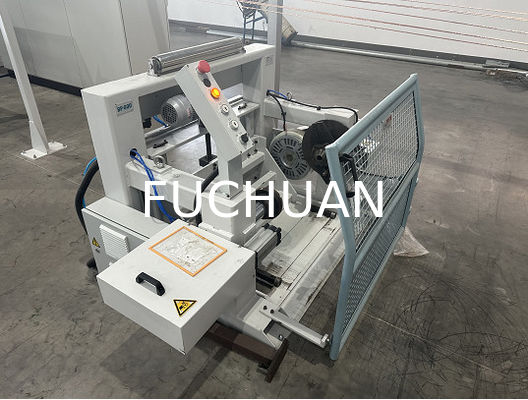

2.Mode Masuk Penggulung: dari perangkat pay-off melalui area sensor pemutusan, pertama ke papan sub-jalur total (lubang sub dibagi 1 +6 +12 + ...), melalui cetakan tekanan pertama, kemudian cetakan tekanan kedua, setelah memasuki spindel kanan di dalam roda pemandu kawat. Dari lengkungan aluminium dengan cincin porselen dan kemudian ke spindel kiri di dalam roda pemandu kawat, dan kemudian melalui roda pemandu sudut tengah ke roda pemandu, Akhirnya ke roda pemandu aligner untuk penataan kabel (lihat diagram pola masuk penggulung kawat)
1.Bahan: penempaan baja 40Cr setelah perlakuan pengerasan dan tempering.
2.Akurasi: Diameter luar inti poros dan permukaan ujung bantalan digerinda untuk memastikan konsentrisitas dan vertikalitas dengan sumbu.
3.Keseimbangan dinamis: Standar G2.5 (perbedaan berat 0,03g)
- ¨Pelat Aluminium / ¨ Lengan Putar
1.Bahan:¨ ZL104 / ¨baja 45#
2.Akurasi: Semua permukaan ujung diposisikan relatif terhadap lubang penentu (kurang dari 0,03 gram)
3.Keseimbangan dinamis: Akurasi G2.5 (perbedaan berat 0,03 gram)
1.Bahan: ¨ SK5 impor Jepang ¨ Fiberglass impor
2.Bentuk: penampilan khusus, mengurangi hambatan angin.
3.Toleransi berat: kurang dari 0,03 gram per pasang
- Bagian transmisi: dengan penggerak sabuk sinkron impor, panjang penataan akurat
- Roda masuk kawat:
1.Bahan: baja # 45 selesai dengan perlakuan panas HRC30-40.
2.Dilapisi krom keras di permukaan, tidak mudah aus
1.Bahan: besi ulet QT42-10.
2.Pemrosesan: perkakas mesin CNC
3.Akurasi: cetakan ujung lubang satu kali pemrosesan, untuk memastikan konsentrisitas.
- Sistem pelumasan bantalan spindel:
1.Metode pelumasan: pelumasan gemuk
2.Model Gemuk: LGMT2
3.Metode penyegelan: cincin penahan oli mekanis, menjaga kebersihan mesin di dalam
