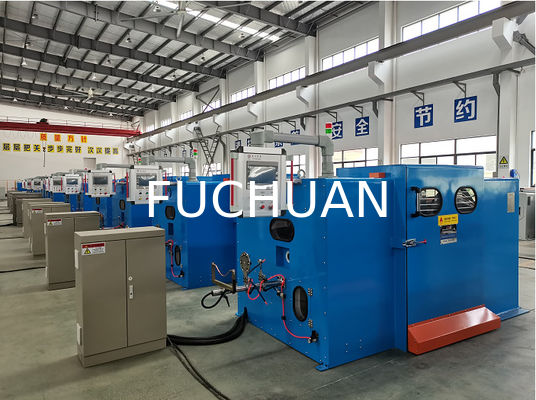

Mesin Pilin Ganda Kabel Tembaga Fuchuan Peralatan Kecepatan Tinggi

Karakteristik Mesin Bunching Kawat:

Baru dikembangkan, bukan mesin pengikat 400 tabung tradisional dengan produktivitas tinggi (4,5 kali lipat dari mesin, terutama untuk puntiran konduktor 1+6), menghemat energi, ukuran lebih kecil, kebisingan lebih rendah, dll.


Keunggulan Mesin Wire Bunching:

• Flyer Bow :þ SK5 impor Jepang, selesai dengan perlakuan panas, permukaan hard chrome þ Fiber glass impor Sistem transmisi: penggerak dengan sabuk sinkron, peletakan akurat, tidak ada posisi pelumasan internal, tidak ada efek produk limbah dengan pengisian bahan bakar dan pembersihan mesin
• Ubah panjang lay: mudah dioperasikan, cukup ganti roda terdepan sesuai dengan lembar panjang lay
• Cara penghitungan meter: penghitung meter internal,

Parameter kinerja utama

• Aplikasi: inti twister dan konduktor yang terdampar, seperti kawat telanjang, kawat kaleng, kawat nikel, kawat berlapis perak, kawat enamel, aluminium berlapis tembaga, kawat paduan dan lain-lain. 1 + 6 dapat menggantikan puntiran dengan terdampar

Kinerja Mekanis

• Struktur tubuh:

1. Bahan: baja karbon rendah dilas bersama.

2.Struktur: tubuh dengan cara anil dan penuaan, untuk menghilangkan tekanan internal, dan kemudian dibor dengan mesin bor presisi untuk membentuk cetakan.

• Bagian Entri Pengelompokan:

1.Posisi Masuk Bunching: menghadap ke pintu depan, di sisi kanan mesin (dapat disesuaikan sesuai kebutuhan pelanggan untuk diubah ke sisi kiri).

2.Mode Entri Bunching: dari perangkat pembayaran melalui area penginderaan pemutusan, pertama ke papan sub-garis total (sub-lubang dengan distribusi 1 +6 +12 + ...), melalui cetakan tekanan pertama, kemudian cetakan Tekanan kedua, setelah memasuki spindel kanan di dalam roda pemandu kawat. Dari lengkungan aluminium dengan cincin porselen dan kemudian ke spindel kiri di dalam roda pemandu kawat, dan kemudian melalui roda pemandu sudut tengah ke roda penggerak, Terakhir ke roda pemandu pelurus ke peletakan kabel (lihat diagram pola entri kumpulan kawat)

• Poros:

1. Bahan: penempaan baja 40Cr setelah perawatan pendinginan dan temper.

2. Akurasi: Diameter muka luar inti poros dan muka ujung bantalan digerinda untuk memastikan konsentrisitas dan vertikalitas dengan sumbu.

3. Keseimbangan dinamis: Standar G2.5 (perbedaan berat 0,03g)

• ¨Plat Aluminium / ¨ Lengan Putar

1.Bahan:¨ ZL104 / ¨45# baja

2.Akurasi: Semua permukaan ujung diposisikan relatif terhadap lubang lokasi (kurang dari 0,03 gram)

3. Keseimbangan dinamis: Akurasi G2.5 (selisih berat 0,03 gram)

• Busur

1.Bahan: ¨ SK5 impor Jepang ¨ Fiber glass impor

2. Bentuk: penampilan khusus, mengurangi hambatan angin.

3. Toleransi berat: kurang dari 0,03 gram per pasang

• Bagian transmisi: dengan penggerak sabuk sinkron yang diimpor, panjang peletakan akurat
• Roda masuk kawat:

1. Bahan: baja # 45 selesai dengan perlakuan panas HRC30-40.

2. Berlapis krom keras di permukaan, tidak mudah dipakai

• Rumah spindel:

1. Bahan: besi ulet QT42-10.

2. Pemrosesan: perkakas mesin CNC

3. Akurasi: satu cetakan ujung lubang pemrosesan, untuk memastikan konsentrisitas.

• Sistem pelumasan bantalan spindel:

1. Metode pelumasan: pelumasan mentega

2. Model Mentega: LGMT2

3. Metode penyegelan: cincin penahan oli mekanis, menjaga bagian dalam mesin tetap bersih
