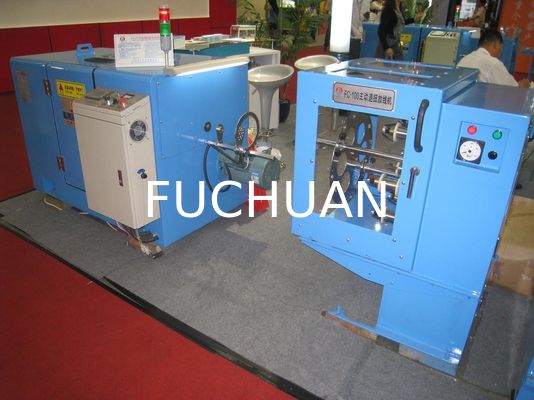

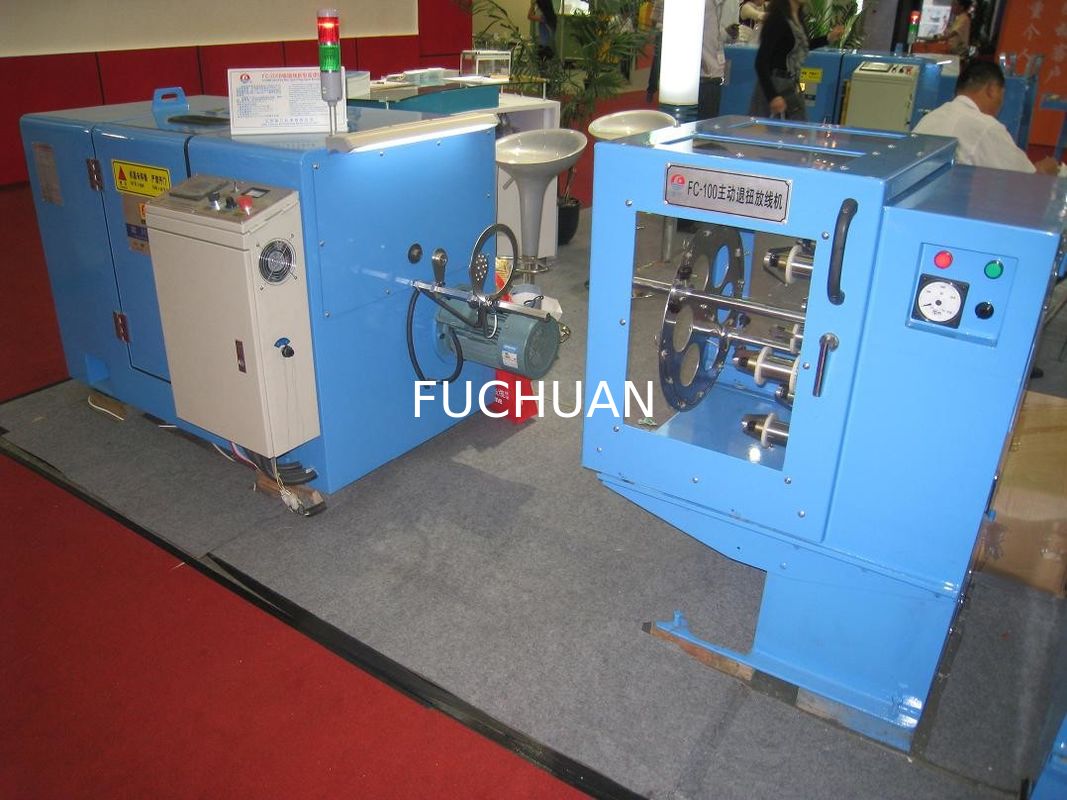

Kompak Struktur Tembaga Wire Bunching Mesin 2000L x 960W x 1100H Mudah Operasi

Kompak Struktur Kawat Tembaga Bunching Mesin 2000L × 960W × 1100H Mudah Dioperasikan

Keuntungan:

1. Kecepatan tinggi, stabilitas yang baik

2. Kontrol ketegangan otomatis: Ketika terdampar, pengambil gulungan dari kosong ke penuh,ketegangan harus ditingkatkan (Dengan layar sentuh Bebas Tetapkan data) Mesin dapat secara otomatis menyesuaikan ketegangan dengan lancar, menjaga variasi tegangan seragam, Dapat mencapai pengaturan tegangan saat bekerja.

3. Sistem over-line: Struktur terbaru, kawat dari spindle langsung di atas roda panduan ke sabuk busur, busur (dengan desain alur setengah lingkaran yang unik),dengan busur dengan garis cincin porselen setengah lingkaran untuk menghindari operasi berkecepatan tinggi karena resistensi angin disebabkan oleh goresan yang terdampar, lompat saham fenomena

4Spindle Lubrication: butter lubrication (Kelainan lubrication minyak: suhu minyak meningkat saat operasi kecepatan tinggi, dan kabut minyak akan berkonsentrasi menjadi manik-manik di dinding,jatuh ke gulungan dan mencemari konduktor, menyebabkan gelembung ketika saluran mengisolasi)

5. Perlindungan keamanan: Jika kontak pintu tidak berada di tempatnya, kontak lift tidak berada di tempatnya,kabel internal dan eksternal rusak kesalahan tampilan di layar sentuh pada alarm otomatis atau tidak dapat mulai bekerja

6. Spindle dan aluminium plat akhir: setelah pengolahan balancer dinamis kecepatan tinggi; kebisingan kurang dari 75 desibel

7Kontrol listrik: operasi antarmuka layar sentuh yang ramah pengguna, kontrol oleh programmer PLC + inverter

8. Cara menghitung meter: desain domestik terbaru, dengan spindle meter; mesin yang sama diputar dengan spesifikasi konduktor, kesalahan meter dalam satu sepuluh ribu

parameter kinerja utama

1. Aplikasi: lebih dari 7 pcs kawat paduan, kawat kaleng, kawat enamel dan lain-lain 1 + 6 dapat menggantikan memutar dengan stranding

2. rentang diameter monofilament: φ0.025 ~ φ0.08mm

3. rentang diameter kawat bengkok: φ0.075 ~ φ0.24mm

4Luas penampang bergaris: 0.0034 ~ 0.035mm2

5Spesifikasi spool: φ200mm × 31mm × φ135mm ((atau disesuaikan dengan gambar klien)

6. Kecepatan maksimum: 3000RPM ((kecepatan desain);

7. Pengendalian kabel: φ15mm jenis bantalan batang ringan, panjang dan jarak bantalan bergulir dapat disesuaikan dengan tepat

8Panjang lapisan untaian: 0,8 ~ 4,0mm kelas 14

9. Motor utama: 2.2KW AC motor

10. Volume perakitan: sekitar 10Kg

11. arah bengkok: arah kiri dan kanan dapat dipilih secara sewenang-wenang, menarik switch bar untuk mengubah arah, operasi mudah

12. rem: Dengan rem elektromagnetik, dapat mencapai rem otomatis ketika internal / eksternal pemutusan, dan memenuhi pengaturan meter

13. Kontrol tegangan: tegangan benang kontrol kopling magnetik, oleh PLC program pengontrol secara otomatis menyesuaikan tegangan, menjaga tegangan konstan

14Bantalan mesin: poros utama dengan bantalan SKF Swedia, yang lainnya adalah bantalan NSK Jepang

15. sabuk waktu: impor dari AS

Kinerja Mekanis

1Struktur tubuh:

1) Bahan: baja karbon rendah yang dilas bersama.

2) Struktur: tubuh dengan penggilingan dan penuaan, untuk menghilangkan ketegangan internal, dan kemudian bor dengan mesin bor presisi untuk membentuk cetakan.

2Bagian masuk:

1) Bunching Posisi masuk: menghadap pintu depan, di sisi kanan mesin (bisa kustomisasi sesuai dengan kebutuhan pelanggan untuk mengubah ke sisi kiri).

2) Mode Masuk Bunching: dari perangkat pembayaran melalui area deteksi pemutusan, pertama ke total subline board (sub-hole oleh 1 + 6 + 12 +... distribusi), melalui cetakan tekanan pertama,Kemudian cetakan tekanan keduaDari lengkungan aluminium dengan cincin porselen dan kemudian ke spindle kiri di dalam roda panduan kawat,dan kemudian melalui sudut tengah roda panduan ke roda depan, Akhir untuk roda panduan aligner untuk penataan kabel (lihat diagram pola masuk kabel bunching)

3Spindel:

1) Bahan: 40Cr baja tempa setelah penekan dan pengolahan tempering.

2) Keakuratan: Diameter permukaan luar inti poros dan permukaan ujung bantalan dihancurkan untuk memastikan konsentrisitas dan vertikalisasi dengan sumbu.

3) Keseimbangan Dinamis: Standar G2.5 (0,03 gram perbedaan berat)

4Plat aluminium:

1) Bahan: ZL104

2) Keakuratan: Semua permukaan ujung diposisikan relatif terhadap lubang lokasi ((kurang dari 0,03 gram)

3) Seimbang Dinamis: Keakuratan G2.5 (0,03 gram perbedaan berat)

5Bersujudlah.

1) Bahan: Jepang mengimpor SK5.

2) Bentuk: penampilan khusus, mengurangi resistensi angin.

3) Toleransi berat: kurang dari 0,03 gram per pasangan

6. Bagian transmisi: dengan impor sinkron belt drive, meletakkan panjang akurat

7. Roda masuk kawat:

1) Bahan: # 45 baja selesai dengan perawatan panas HRC30-40.

2) Dilapisi krom keras di permukaan, tidak mudah dipakai

8. Rumah spindle:

1) Bahan: besi ductile QT42-10.

2) Pengolahan: Mesin alat CNC

3) Keakuratan: satu pengolahan lubang akhir cetakan, untuk memastikan konsentrisitas.

9. Sistem pelumasan bantalan spindle:

1) Metode pelumasan: pelumasan mentega

2) Model mentega: LGMT2

3) Metode penyegelan: cincin penahan minyak mekanis, menjaga mesin bersih di dalam

Spesifikasi rinci:
