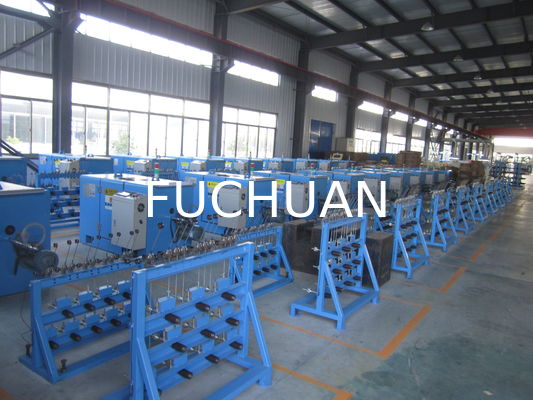

Mesin Bunching Kawat Tembaga Berenamel Peralatan Otomatis 3000RPM Berkecepatan Tinggi

Mesin Penggulung Kawat Tembaga Kecepatan Tinggi Untuk Kawat Email 3000RPM

Keunggulan Mesin Penggulung Kawat Tembaga:

1. Kecepatan tinggi, stabilitas baik
2. Kontrol tegangan otomatis: Saat menggulung, penggulung dari kosong ke penuh, tegangan harus ditingkatkan (Dengan layar sentuh Atur data secara bebas) Mesin dapat secara otomatis menyesuaikan tegangan dengan mulus, menjaga variasi tegangan seragam, Dapat mencapai pengaturan tegangan saat bekerja.
3. Sistem over-line: Struktur terbaru, kawat dari spindel langsung melintasi roda pemandu ke sabuk busur, busur (dengan) desain alur setengah lingkaran yang unik, dengan busur dengan cincin porselen setengah lingkaran untuk menghindari operasi kecepatan tinggi karena hambatan angin yang disebabkan oleh goresan gulungan, fenomena lompatan bagian
4. Pelumasan spindel: pelumasan gemuk (Kekurangan pelumasan oli: suhu oli meningkat saat operasi kecepatan tinggi, dan kabut oli akan mengembun menjadi tetesan di dinding, jatuh ke gulungan dan mencemari konduktor, menyebabkan lepuh saat melakukan isolasi)
5. Perlindungan keamanan: Jika kontak pintu tidak pada tempatnya, kontak angkat tidak pada tempatnya, tampilan kesalahan kawat internal dan eksternal yang putus pada layar sentuh alarm otomatis atau tidak dapat mulai bekerja

Parameter kinerja utama Mesin Penggulung Kawat Tembaga

1. Aplikasi: lebih dari 7 buah kawat paduan, kawat timah, kawat email, dll. 1 + 6 dapat menggantikan puntiran dengan gulungan
2. Rentang diameter filamen tunggal: φ0.025 ~ φ0.08mm
3. Rentang diameter kawat puntir: φ0.075~ φ0.24mm
4. Luas penampang gulungan: 0.0034~ 0.035mm²
5. Spesifikasi spool: φ200mm ×31mm×φ135mm (atau disesuaikan dengan gambar klien)
6. Kecepatan Maks: 3000RPM (Kecepatan desain);
7. Penempatan kabel: tipe bantalan batang ringan φ15mm, panjang dan jarak gulungan dapat disesuaikan secara akurat
8. Panjang gulungan: 0.8~ 4.0mm kelas 14
9. Motor utama: motor AC 2.2KW
10. Volume perakitan: sekitar 10Kg
11. Arah puntir: arah kiri dan kanan dapat dipilih secara sewenang-wenang, tarik batang sakelar untuk mengubah arah, operasi mudah
12. Rem: Dengan rem elektromagnetik, dapat mencapai pengereman otomatis saat pemutusan internal/eksternal, dan memenuhi meteran yang ditetapkan
13. Kontrol tegangan: kopling magnetik mengontrol tegangan benang, oleh pengontrol program PLC secara otomatis menyesuaikan tegangan, menjaga tegangan tetap konstan

Kinerja Mekanis Mesin Penggulung Kawat Tembaga

1. Struktur bodi:

1) Bahan: baja karbon rendah dilas bersama.
2) Struktur: bodi melalui anil dan penuaan, untuk menghilangkan tegangan internal, dan kemudian dibor oleh mesin bor presisi untuk membentuk satu cetakan.

2. Bagian Masuk Gulungan:

1) Posisi Masuk Gulungan: menghadap pintu depan, di sisi kanan mesin (dapat disesuaikan sesuai kebutuhan pelanggan untuk diubah ke sisi kiri).
2) Mode Masuk Gulungan: dari perangkat pengeluaran melalui area penginderaan pemutusan, pertama ke papan sub-jalur total (lubang sub dibagi 1 +6 +12 + ...), melalui cetakan tekan pertama, kemudian cetakan tekan kedua, setelah memasuki spindel kanan di dalam roda pemandu kawat. Dari busur aluminium dengan cincin porselen dan kemudian ke spindel kiri di dalam roda pemandu kawat, dan kemudian melalui roda pemandu sudut tengah ke roda pemandu, Akhirnya ke roda pemandu penyeimbang untuk penempatan kabel (lihat diagram pola masuk gulungan kawat)

3. Spindel:

1) Bahan: tempa baja 40Cr setelah perlakuan pengerasan dan tempering.
2) Akurasi: Diameter permukaan luar inti poros dan permukaan ujung bantalan digerinda untuk memastikan konsentrisitas dan vertikalitas dengan sumbu.
3) Keseimbangan dinamis: Standar G2.5 (perbedaan berat 0,03 gram)

4. Pelat Aluminium:

1) Bahan: ZL104
2) Akurasi: Semua permukaan ujung diposisikan relatif terhadap lubang penentu (kurang dari 0,03 gram)
3) Keseimbangan dinamis: Akurasi G2.5 (perbedaan berat 0,03 gram)

5. Busur

1) Bahan: SK5 impor Jepang.
2) Bentuk: penampilan khusus, mengurangi hambatan angin.
3) Toleransi berat: kurang dari 0,03 gram per pasang

6. Bagian transmisi: dengan penggerak sabuk sinkron impor, panjang penempatan akurat

7. Roda masuk kawat:

1) Bahan: baja # 45 selesai dengan perlakuan panas HRC30-40.
2) Dilapisi krom keras di permukaan, tidak mudah aus



Spesifikasi Detail Mesin Penggulung Kawat Tembaga:
