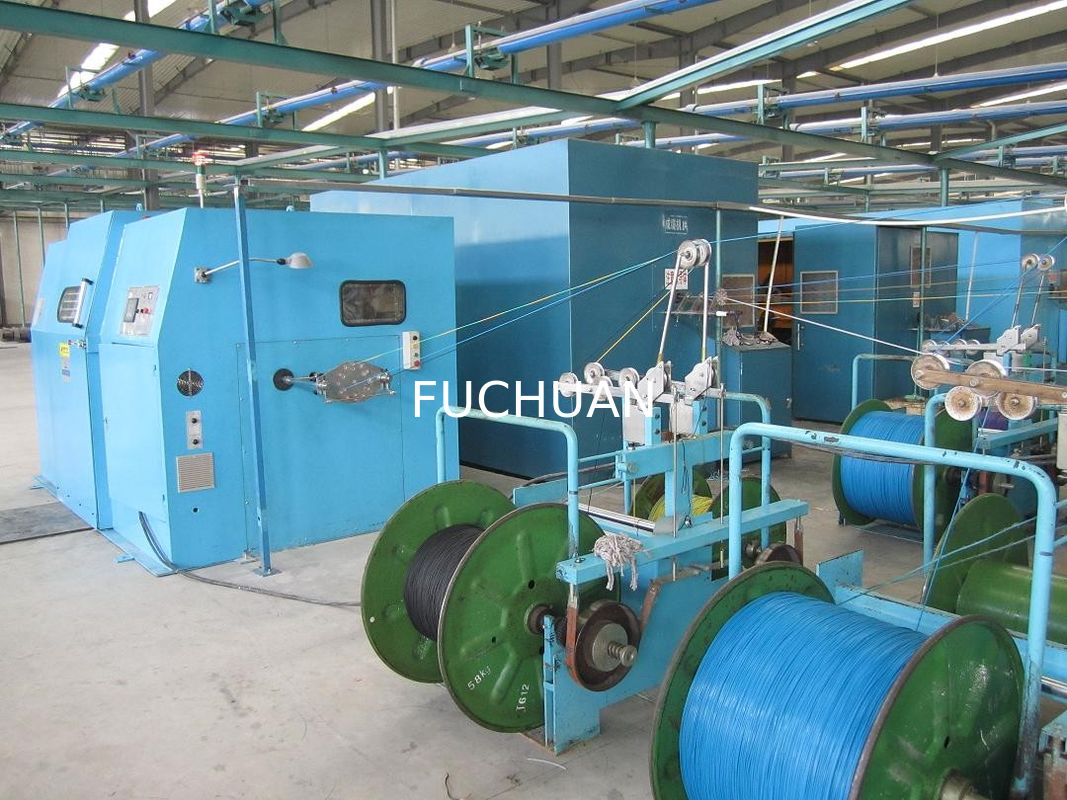

Keunggulan Mesin Pemilin Kawat Tembaga:
- Sistem over-line: Struktur terbaru, kawat dari spindel langsung melintasi roda pemandu ke sabuk busur, busur (dengan) desain alur setengah lingkaran yang unik, dengan busur bercincin porselen setengah lingkaran untuk menghindari goresan pemilinan dan fenomena kawat melompat (jump shares) akibat hambatan angin pada pengoperasian kecepatan tinggi
- Pelumasan spindel: pelumasan gemuk (Kelemahan pelumasan oli: suhu oli meningkat selama pengoperasian kecepatan tinggi, dan kabut oli akan mengembun menjadi butiran pada dinding, jatuh ke gulungan dan mengotori konduktor, menyebabkan lepuh saat proses isolasi)
- Perlindungan keamanan: Jika kontak pintu tidak pada posisinya, kontak pengangkat tidak pada posisinya, kesalahan kawat putus internal dan eksternal ditampilkan di layar sentuh pada alarm otomatis atau mesin tidak dapat mulai bekerja
- Finishing spindel dan cakram aluminium / lengan rotasi: setelah pemrosesan dynamic balancer kecepatan tinggi; kebisingan kurang dari dB
- Kontrol listrik: pengoperasian antarmuka layar sentuh yang ramah pengguna, dikontrol oleh PLC programmer + inverter
- Flyer Bow: SK5 impor Jepang, difinishing dengan perlakuan panas, permukaan hard chrome / Fiber glass impor Sistem transmisi: penggerak dengan synchronous belt, peletakan presisi, tidak ada titik pelumasan internal, tidak ada produk terbuang akibat pengisian pelumas dan pembersihan mesin
Aplikasi Mesin Pemilin Kawat Tembaga
Pemintal inti dan pemilin konduktor, seperti kawat telanjang, kawat lapis timah, kawat nikel, kawat lapis perak, kawat berenamel, kawat aluminium berlapis tembaga, kawat paduan, dll. 1 + 6 dapat menggantikan twisting dengan stranding
Detail Mesin Pemilin Kawat Tembaga
- Arah pilinan: arah kiri dan kanan dapat dipilih secara bebas, tarik tuas sakelar untuk mengubah arah, pengoperasian mudah
- Rem: Dengan rem elektromagnetik, dapat melakukan pengereman otomatis saat kawat putus secara internal/eksternal, dan mencapai meteran yang ditentukan
- Kontrol tegangan: kopling magnetik mengontrol tegangan untaian, pengontrol program PLC secara otomatis menyesuaikan tegangan, menjaga tegangan tetap konstan
- Bantalan penggerak mesin: Bantalan NSK Jepang
- Timing belt: impor dari AS
- Pengangkatan spool: Pengangkatan manual / Pengangkatan elektrik
- Pelumasan spindel: pelumasan gemuk
- Pengecatan: RAL5015 biru muda (dapat disesuaikan menurut kebutuhan pelanggan)
- Pengemasan: kemasan sederhana tahan air
- Arah: mesin tangan kiri, yaitu menghadap ke pintu depan, pay-off di sebelah kanan (dapat disesuaikan menurut kebutuhan pelanggan)
- Segel bodi dan pintu: segel plastik
- Segel bantalan spindel: Cincin penahan oli mekanis
Parameter Mesin Pemilin Kawat Tembaga
| Model Peralatan |
FC-1000B |
FC-1600B |
| Penggunaan Pemilinan |
Diterapkan untuk pemilinan di atas tujuh buah kawat tembaga telanjang, kawat berlapis timah, kawat paduan aluminium, dll. dari BVR dan RVV), pemilinan ganda untuk kawat inti. |
| Dia Kawat Tunggal (mm) |
Φ0.3～2.14 |
Φ0.5～2.52 |
| Luas Penampang Pemilinan (mm²) |
6.0～25.0 |
10.0～50.0 |
| Dia kawat tunggal kawat inti (mm) |
Φ2.0～4.0 |
Φ3.0～6.0 |
| Dia luar pemilinan kawat inti (mm) |
Φ4.0～10.0 |
Φ6.0～15.0 |
| Pitch (mm) |
35-149(20) |
60-260(20) |
| Arah Pilinan (Lay) |
opsional untuk kanan atau kiri |
Bobin Pengambil (mm)
Dia luar*lubang bor*lebar luar |
Φ1000*Φ80*750 |
Φ1600*Φ80*1180 |
| Kecepatan Putar Maks (rpm) |
1000(2000) |
600(1200) |
| Daya motor utama |
18.5KW |
30KW |
| Daya inverter |
18.5KW |
30KW |
| Metode kontrol tegangan |
Layar sentuh + PLC + kopling bubuk magnetik, memastikan tegangan konstan dari bobin kosong hingga penuh |
| Kopling bubuk magnetik |
20kgf |
40kgf |
| Perlindungan |
rem/berhenti otomatis 1) kawat di dalam dan luar putus 2) panjang yang ditetapkan telah tercapai |
| Mode rem |
Rem elektromagnetik |
| Metode traversing |
Kawat gulung dengan unit penggerak cincin, pitch dan lebar penggulungan dapat disesuaikan |
| Mode Pengangkatan |
Pengangkatan kontrol batang lintang elektrik |
| Mode operasi |
Operasi Layar Sentuh |
| Dimensi (mm) |
4000P*2200L*2100T |
5000P*3000L*3000T |
Performa Mekanis Mesin Pemilin Kawat Tembaga
1. Material: baja karbon rendah yang dilas bersama.
2. Struktur: bodi melalui proses annealing dan aging untuk menghilangkan tegangan internal, kemudian dibor dengan mesin bor presisi untuk membentuk cetakan.
1. Posisi Masuk Bunching: menghadap ke pintu depan, di sisi kanan mesin (dapat disesuaikan menurut kebutuhan pelanggan untuk diubah ke sisi kiri).
2. Mode Masuk Bunching: dari perangkat pay-off melewati area sensor pemutusan, pertama ke papan sub-jalur total (lubang sub terdistribusi 1 + 6 + 12 + ...), melalui cetakan penekan pertama, lalu cetakan penekan kedua, setelah memasuki spindel kanan di dalam roda pemandu kawat. Dari lengkungan aluminium dengan cincin porselen lalu masuk ke spindel kiri di dalam roda pemandu kawat, kemudian melalui roda pemandu sudut tengah ke roda penarik, Terakhir ke roda pemandu pelurus untuk peletakan kabel (lihat diagram pola masuk bunching kawat)
1. Material: tempaan baja 40Cr setelah perlakuan quenching dan tempering.
2. Akurasi: Diameter permukaan luar inti poros dan permukaan ujung bantalan digerinda untuk memastikan konsentrisitas dan vertikalitas terhadap sumbu.
3. Keseimbangan dinamis: Standar G2.5 (perbedaan berat 0,03g)
- Pelat aluminium / Lengan Rotasi
1. Material: ZL104 / baja 45#
2. Akurasi: Semua permukaan ujung diposisikan relatif terhadap lubang penempatan (kurang dari 0,03 gram)
3. Keseimbangan dinamis: Akurasi G2.5 (perbedaan berat 0,03 gram)
1. Material: SK5 impor Jepang / Fiber glass impor
2. Bentuk: tampilan khusus, mengurangi hambatan angin.
3. Toleransi berat: kurang dari 0,03 gram per pasang
- Bagian transmisi: dengan penggerak sabuk sinkron impor, panjang peletakan presisi
- Roda masuk kawat:
1. Material: baja #45 dengan perlakuan panas HRC30-40.
2. Dilapisi krom keras pada permukaannya, tidak mudah aus
1. Material: besi ulet QT42-10.
2. Pemrosesan: permesinan CNC
3. Akurasi: pencetakan ujung satu lubang pemrosesan, untuk memastikan konsentrisitas.
- Sistem pelumasan bantalan spindel:
1. Metode pelumasan: pelumasan gemuk
2. Model Gemuk: LGMT2
3. Metode penyegelan: cincin penahan oli mekanis, menjaga bagian dalam mesin tetap bersih
- Pengambil (Take-up): Kontrol tegangan tarik melalui kopling magnetik mengontrol tegangan untaian, pengontrol program PLC secara otomatis menyesuaikan tegangan, menjaga tegangan tetap konstan
- Peletakan kabel: Perangkat peletakan kabel dua arah khusus, tipe bantalan batang halus φ mm, panjang dan jarak peletakan dapat disesuaikan secara presisi
