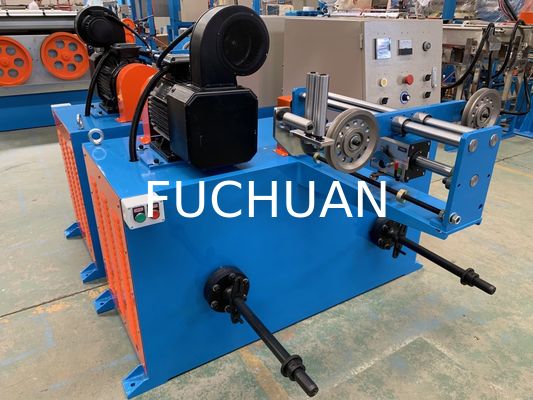

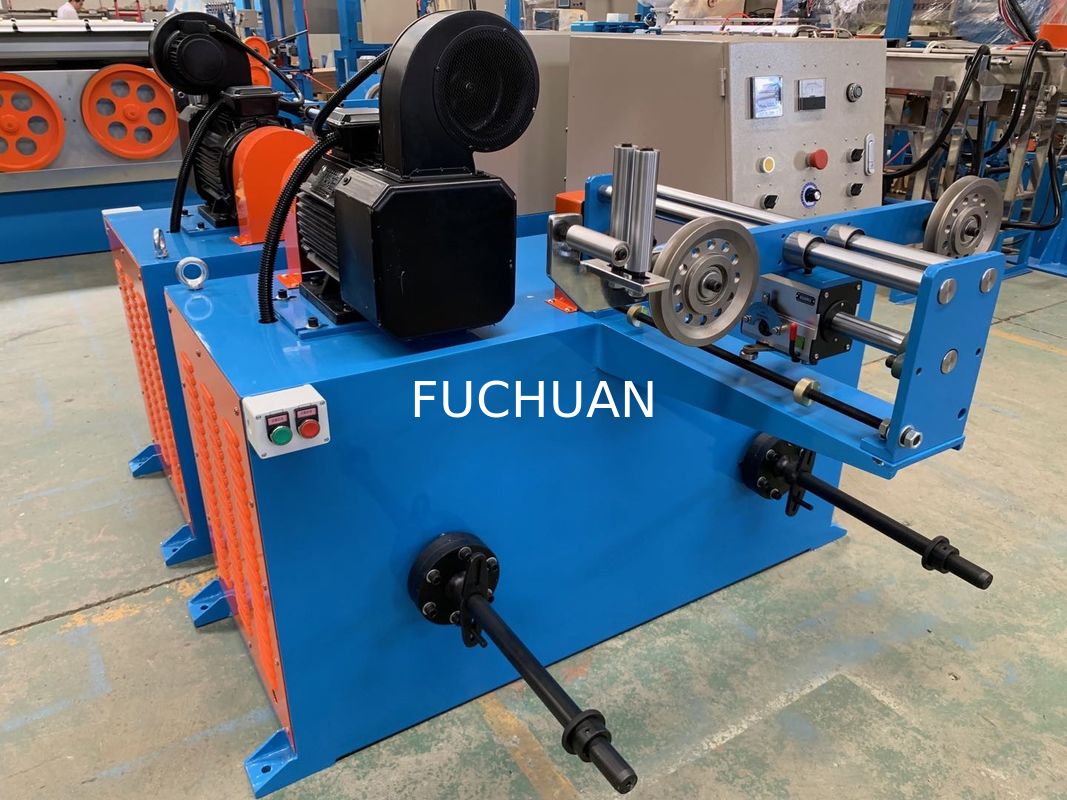

Kompak Tembaga Wire Bunching Machine Kiri Kanan Melengkung Operasi Mudah

Mesin Bunching Kawat Tembaga Kompak Pilinan Kiri dan Kanan Pengoperasian Mudah

Keunggulan Mesin Bunching Kawat Tembaga:

1. Sistem lintasan kawat (over-line): Struktur terbaru, kawat dari spindel langsung melintasi roda pemandu ke pita busur, busur (dengan) desain alur setengah lingkaran yang unik, dilengkapi cincin porselen setengah lingkaran pada busur untuk menghindari goresan pemilinan dan fenomena kawat melompat yang disebabkan oleh hambatan angin selama operasi kecepatan tinggi
2. Pelumasan spindel: pelumasan gemuk (Kekurangan pelumasan oli: suhu oli meningkat selama pengoperasian kecepatan tinggi, dan kabut oli akan mengembun menjadi butiran di dinding, jatuh ke gulungan dan mencemari konduktor, menyebabkan gelembung saat proses isolasi)
3. Perlindungan keselamatan: Jika kontak pintu tidak tepat, kontak pengangkat tidak tepat, tampilan kesalahan kawat putus internal dan eksternal pada layar sentuh akan memicu alarm otomatis atau mesin tidak dapat mulai bekerja

Parameter performa utama Mesin Bunching Kawat Tembaga

1. Aplikasi: lebih dari 7 buah kawat paduan, kawat berlapis timah, kawat berenamel, dll. 1 + 6 dapat menggantikan pemuntiran dengan pemilinan
2. Rentang diameter monofilamen: φ0.025 ~ φ0.08mm
3. Rentang diameter kawat terpilin: φ0.075~ φ0.24mm
4. Luas penampang pilinan: 0.0034~ 0.035mm²
5. Spesifikasi spool: φ200mm ×31mm×φ135mm(atau disesuaikan dengan gambar pelanggan)
6. Kecepatan maks: 3000RPM(Kecepatan desain);
7. Peletakan kabel: tipe bantalan batang halus φ15mm, panjang dan jarak gelombang gulungan dapat disesuaikan secara akurat

Performa Mekanis Mesin Bunching Kawat Tembaga

1. Struktur bodi:

1) Material: baja karbon rendah yang dilas bersama.
2) Struktur: bodi melalui proses annealing dan aging untuk menghilangkan tegangan internal, kemudian dibor dengan mesin bor presisi untuk pembentukan.

2. Bagian Masuk Pemilin (Bunching Entry):

1) Posisi Bunching Entry: menghadap ke pintu depan, di sisi kanan mesin (dapat disesuaikan menurut kebutuhan pelanggan untuk diubah ke sisi kiri).
2) Mode Bunching Entry: dari perangkat pay-off melalui area sensor pemutusan, pertama ke papan pembagi kawat total (distribusi lubang pembagi 1 +6 +12 + ...), melalui cetakan penekan pertama, lalu cetakan penekan kedua, setelah memasuki spindel kanan di dalam roda pemandu kawat. Dari lengkungan aluminium dengan cincin porselen lalu masuk ke spindel kiri di dalam roda pemandu kawat, kemudian melalui roda pemandu sudut tengah ke roda penarik utama, terakhir ke roda pemandu perata untuk peletakan kabel (lihat diagram pola jalur masuk bunching kawat)

3. Spindel:

1) Material: tempaan baja 40Cr setelah perlakuan quenching dan tempering.
2) Akurasi: Diameter permukaan luar inti poros dan permukaan ujung bantalan digerinda untuk memastikan konsentrisitas dan vertikalitas dengan sumbu.
3) Keseimbangan dinamis: Standar G2.5 (perbedaan berat 0,03 gram)

4. Pelat aluminium:

1) Material: ZL104
2) Akurasi: Semua permukaan ujung diposisikan relatif terhadap lubang penempatan (kurang dari 0,03 gram)
3) Keseimbangan dinamis: Akurasi G2.5 (perbedaan berat 0,03 gram)

5. Busur (Bow)

1) Material: SK5 impor Jepang.
2) Bentuk: tampilan khusus, mengurangi hambatan angin.
3) Toleransi berat: kurang dari 0,03 gram per pasang

6. Bagian transmisi: dengan penggerak sabuk sinkron impor, panjang peletakan akurat


Spesifikasi Detail Mesin Bunching Kawat Tembaga:
